說明:
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起到節斷和截留用外，近年來已經把密封性能作為評價的主要指標，收到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等優點，與同參數的閘閥比較，平均減重量達30%~50%，蝶板旋轉90°即可實現啟閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

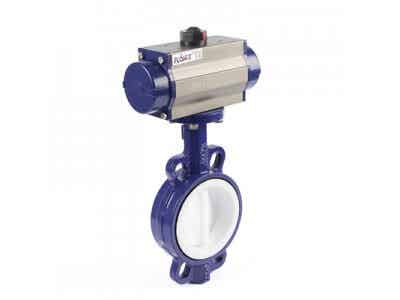

FLOWX推出的氟塑料襯里蝶閥系列
1、 其基本類型有兩種，即D71F4和D71F46（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板鍛為一體，表面均勻覆一層FEP。閥體通道內表面光滑，流體阻力小，Cv值流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。
2、 由7上述型號擴展而成的D41F4和D41F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。
結構特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
A.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
B.軸頭端面采用彈性O型圈和軸肩剛性墊圈、彈性橡膠墊組合；
C.軸的徑向采用O型圈與金屬墊的組合；
D.閥座鑲在有彈性條的閥體槽內；
3、采用可調彈性彈子定位，定位準確，結構簡單。
設計規范:
遵循GB 12238，API609，MSS SP-67，MSS SP-68標準
驅動方式:
手動、蝸輪傳動、氣動、電動。
執行標準:
|
設計與制造 |
GB 12238（中線） |
|
結構長度 |
GB 12221（短系列） |
|
法蘭尺寸 |
JB78/JB79(或按合同要求） |
|
壓力試驗 |
GB/T 13927 |
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-?d |
Weigh（kg） |
|||
|
inch |
PN1.0（Mpa） |
||||||||||
|
1.5 |
33 |
145 |
110 |
85 |
3 |
18 |
4-?18 |
3 |
|||
|
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-?18 |
4 |
|||
|
2.5 |
46 |
180 |
145 |
120 |
3 |
20 |
4-?18 |
6 |
|||
|
3 |
46 |
195 |
160 |
135 |
3 |
22 |
4/8-?18 |
8 |
|||
|
4 |
52 |
215 |
180 |
155 |
3 |
22 |
8-?18 |
12 |
|||
|
5 |
56 |
245 |
210 |
185 |
3 |
24 |
8-?18 |
18 |
|||
|
6 |
56 |
280 |
240 |
210 |
3 |
24 |
8-?23 |
28 |
|||
|
8 |
60 |
335 |
295 |
265 |
3 |
26 |
8-?23 |
56 |
|||
|
10 |
68 |
390 |
350 |
320 |
3 |
28 |
12-?23 |
72 |
|||
|
12 |
78 |
440 |
400 |
368 |
4 |
28 |
12-?23 |
88 |
|||
|
14 |
78 |
500 |
460 |
428 |
4 |
30 |
16-?23 |
120 |
|||
|
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-?25 |
145 |
|||
|
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-?25 |
165 |
|||
|
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-?25 |
195 |
|||
|
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-?30 |
268 |
|||
|
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-?30 |
320 |
|||
|
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-?34 |
395 |
|||
|
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-?34 |
450 |
|||
|
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-?34 |
680 |
|||
|
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-?41 |
825 |
|||
